生铁作为钢铁工业的基础原料，其性能直接关系到最终产品的质量和应用范围。铬、磷、锰、硅等元素是生铁中常见的元素，它们不仅影响生铁的物理和化学性质，还决定了生铁在不同工业领域（如汽车制造、建筑、机械加工等）的应用潜力。因此，准确测定生铁中这些元素的含量对于保证产品质量、提升生产效率以及满足特定应用需求至关重要。

    目前，关于测试铬、磷、锰、硅元素的标准有GB/T 38441-2019，此标准采用高氯酸冒烟的方法测定铬、磷、锰，用硝酸、盐酸、高锰酸钾酸溶的方式测定硅，无法同时测定这四个元素。本文建立了一种超级微波全消解-电感耦合等离子体发射光谱法测定生铁中铬、磷、锰、硅元素的方案，分析周期短，操作简单，满足生产要求。

实验部分

仪器

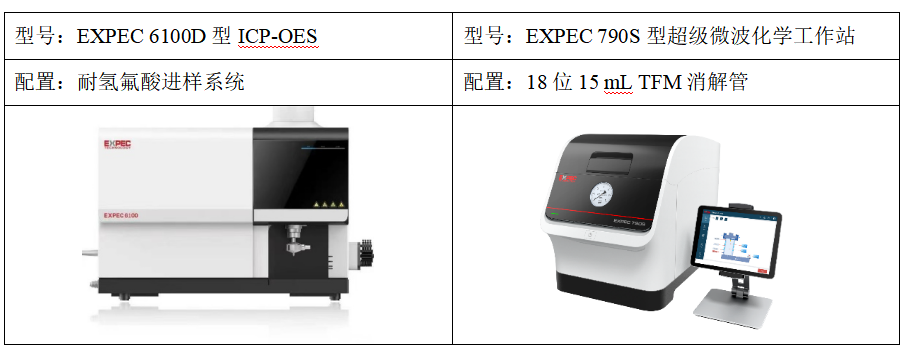

表1 仪器选型及其配置

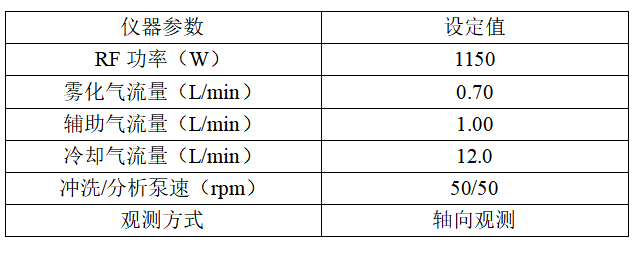

表2 电感耦合等离子体发射光谱仪检测参数

试剂及标准品

    试剂：硝酸、盐酸、高氯酸、氢氟酸，均为优级纯；

    纯水：18.25 MΩ·cm去离子水；

    标准溶液：铬、磷、锰、硅元素标准溶液，1000 μg/mL，国家有色金属研究院。

样品前处理

    准确称量0.1 g（精确至 0.0001 g）生铁样品于消解管内，加入2.0 mL盐酸、0.5 mL硝酸，缓慢滴加2.0 mL高氯酸。待反应停止后，将消解管转移至超级微波平台，按照表3程序进行消解。消解完毕，冷却至室温后，将消解液转移至50 mL容量瓶，补加1.0 mL氢氟酸，用去离子水定容至50 mL，待上机测试。同法制备空白样品和平行样。

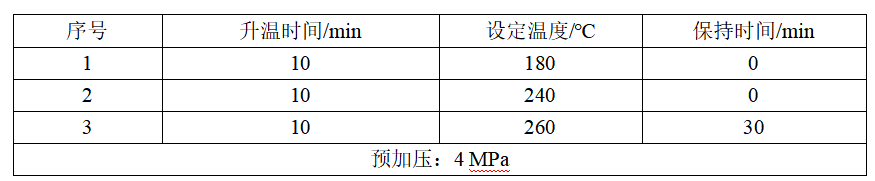

表3超级微波升温程序

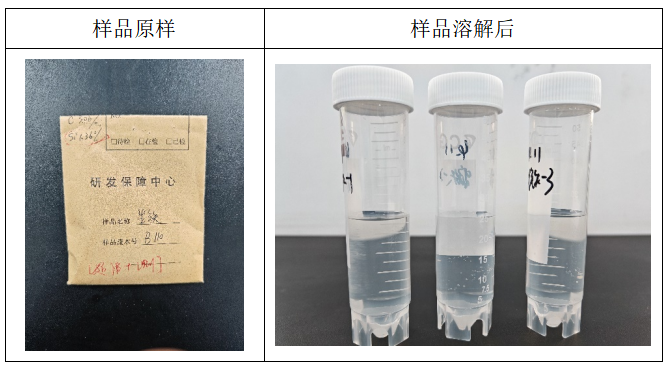

表4 样品消解前后图片

标准曲线

    精密量取铬、磷、锰、硅等元素标准溶液配制得到的标准溶液浓度梯度见下表。

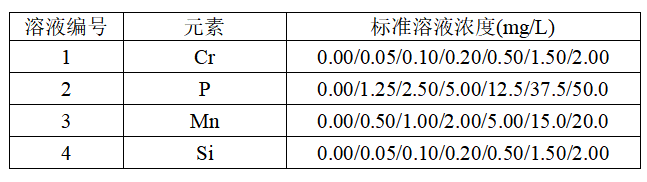

表5 标准溶液浓度梯度

标准曲线与检出限

    在表5所示的浓度范围内，各元素线性相关系数值大于0.9999。以空白试样连续分析11次所得测定值的3倍标准偏差所对应的样品浓度作为方法检出限，元素检出限见表6。

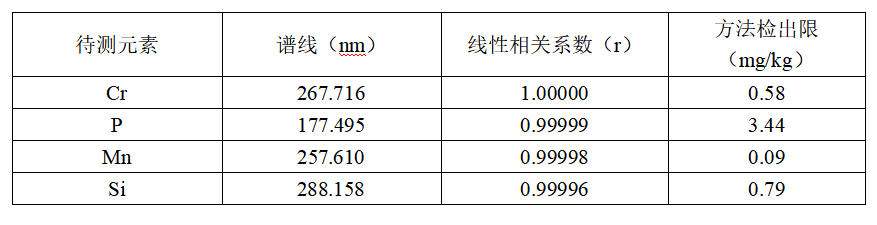

表6 测定元素谱线、线性相关系数、检出限

精密度测试

    制备7份平行样品进行方法精密度测试，各元素精密度测试结果见表7，各元素RSD不超过2.3%，表明该方法精密度良好。

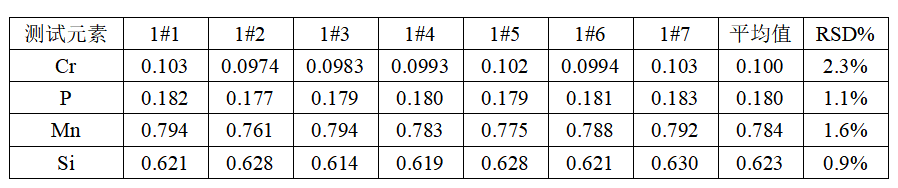

表7 样品精密度测试结果（单位：%）

加标回收率测试

    对生铁样品进行加标回收率测试，样品按照元素含量选择合适的浓度进行加标，如表8所示，样品的加标回收率都在96.0%~99.6%之间。

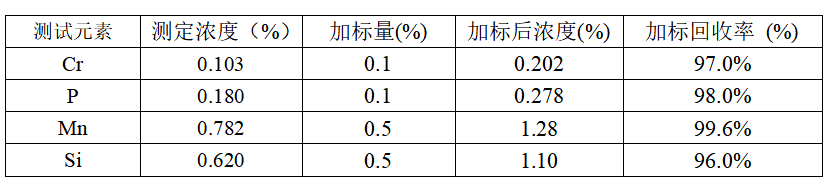

表8 样品加标回收率测试结果

实际样品测试

    实际样品中各元素含量测试结果见表9。

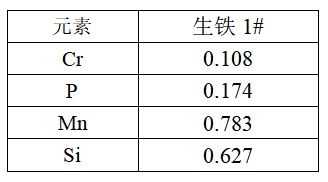

表9 样品测试结果 (单位：%)

结论

    本文实现了用超级微波消解-电感耦合等离子体发射光谱法（ICP-OES）对生铁中铬、磷、锰、硅含量进行测试。从实验结果来看，本文所建立各元素标准曲线的线性系数大于0.9999；实际样品中待测元素的精密度测试RSD不超过 2.3 %；且实际样品中各元素加标回收率为96.0%~99.6%，样品测试具有较好的稳定性和准确性。以上一系列方法学验证实验表明本文所开发的方法有效可行，可利用该方法对实际样品进行测定。

设备与耗材方案

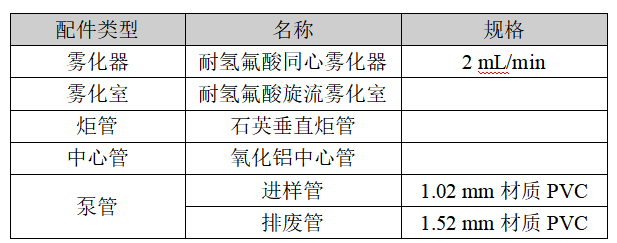

EXPEC 6100D型电感耦合等离子体发射光谱仪耐氢氟酸进样系统配置详情

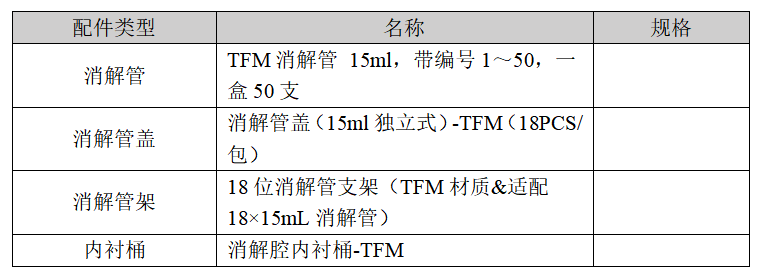

EXPEC 790S型超级微波化学工作站配置详情

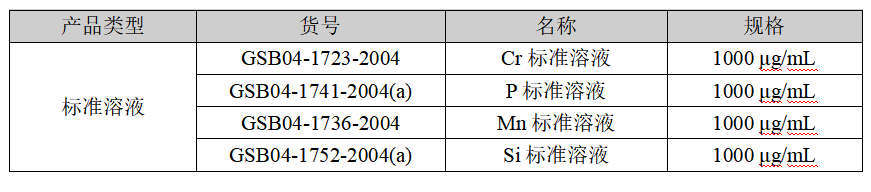

试剂及标准品
